La fille aînée de Bernard, en vacances en Principauté d’Andorre, nous a communiqué photos et informations sur le Mirador Solaire de Tristaina.
Auparavant , quelques rappels sur le cadran solaire horizontal.

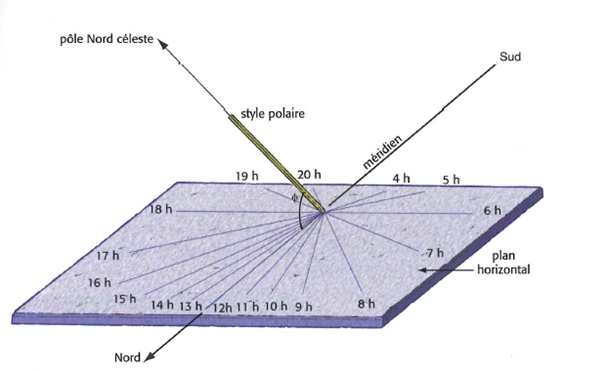

Principe du cadran horizontal.
Le cadran solaire horizontal se compose d’un table horizontale sur laquelle sont tracées les lignes horaires, et d’un style qui pointe vers le pôle Nord céleste et qui projette une ombre sur la table. Lorsque l’ombre recouvre une ligne, on lit l’heure solaire. Pour que fonctionne le cadran, le style doit être dans le plan du méridien.
Les lignes horaires sont des demi-droites passant par la pied du style. Comme le cadran fonctionne toute l’année, toutes les lignes de 4h à 20h, heures extrêmes, doivent être représentées. La difficulté du tracé tient au fait qu’elles présentent entre elles des angles variables ( projection des lignes horaires d’un cadran équatorial sur un plan horizontal.)
Le Mirador Solaire de Tristaina
Le Mirador Solaire de Tristaina est situé sur le pic de Peyreguils en Andorre à une altitude de 2701 mètres.
Il est constitué d’une plate-forme en anneau de 25 mètres de diamètre et de 1,25 mètre de largeur.
La structure pèse 32 tonnes et malgré ses imposantes dimensions, il s’intègre parfaitement dans le paysage.
L’ensemble forme un cadran horizontal dont le style incliné de 42,55°, correspondant à la latitude du lieu, a une longueur de 27 mètres.
Le jour du solstice d’été, l’extrémité de l’ombre du style est projetée dans l’enceinte de la passerelle.
